LM08LUU išplėstinė keturių grandinių įvorė

Produkto informacija

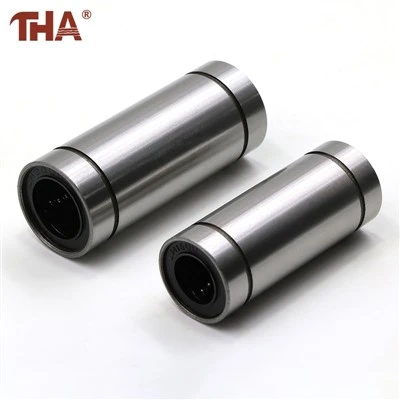

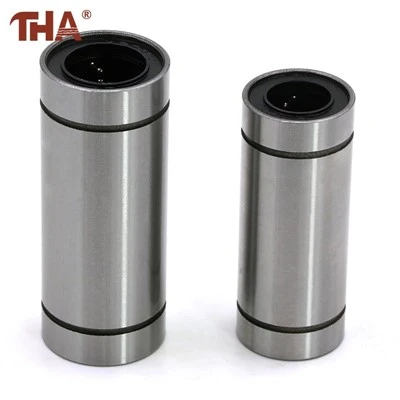

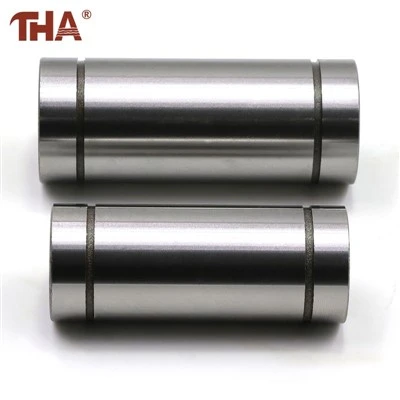

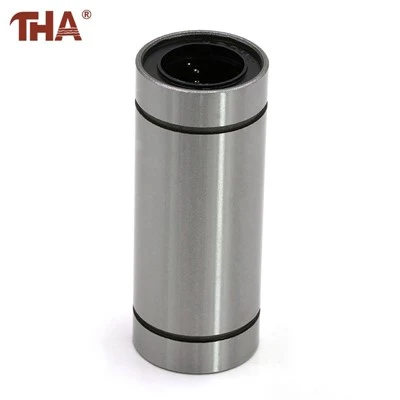

Guolis turi cilindrinį išorinį apvalkalą, kuris telpa į atitinkamą korpuso angą. Kai velenas praeina per guolį, keturios rutulinės grandinės recirkuliuoja išilgai vidinių bėgių takų. Riedėjimo kontaktas sumažina jėgą, reikalingą palaikomam komponentui perkelti išilgai veleno.



LM08LUU išorinis skersmuo yra 15 mm, o bendras ilgis - 45 mm. Išplėstas korpusas suteikia didesnį nukreipimo ilgį nei standartinis LM8UU, tačiau jam taip pat reikia ilgesnės korpuso angos ir papildomos montavimo vietos.



Abiejuose galuose sumontuoti sandarikliai su LUU žyma. Jie padeda išlaikyti tepalą ir sumažina įprastų dulkių patekimą. Tarpikliai nepadaro guolio atsparaus vandeniui, todėl aplinkoje, kurioje yra abrazyvinių dalelių ar pjovimo šiukšlių, gali prireikti papildomų dangčių.



Produkto aprašymas

Paspauskite arba laikykite guolį tinkamo dydžio cilindriniame korpuse, nedeformuodami jo išorinio apvalkalo. Velenas turi būti sulygiuotas su korpusu prieš perkeliant agregatą iki galo. Netaisyklingo veleno spaudimas per įvorę gali padidinti pasipriešinimą ir sutelkti apkrovą tik į dalį rutulinių grandinių.



Paskelbtame brėžinyje nurodyta, kad LM8LUU pagrindinė dinaminė apkrova yra 413 N, o bazinė statinė apkrova yra 784 N. Šie rodikliai taikomi nurodytam guoliui nustatytomis sąlygomis ir neturėtų būti interpretuojami kaip leistina visos mašinos apkrova. Veleno kietumas, išlygiavimas, tepimas, smūgis ir apkrovos kryptis taip pat turi įtakos tarnavimo laikui.



Šis guolis skirtas tiesiam linijiniam judėjimui. Jis nepalaiko sukamojo judesio taip pat, kaip įprastas radialinis rutulinis guolis, todėl jo negalima naudoti be tinkamo apvalaus linijinio veleno.



Informacija apie produktą

Prekė	LM08LUU specifikacija
Produkto tipas	Prailginta linijinė rutulinė įvorė
Atitinkamas veleno skersmuo	8 mm
Kamuoliukų grandinės	4
Visas ilgis L	45 mm
Atraminis griovelio atstumas B	35 mm
Išorinis skersmuo D	15 mm
Vidinis atskaitos skersmuo D1	14,3 mm
Griovelio plotis W	1,1 mm
Maksimalus ekscentriškumas	15 μm
Radialinio atstumo tolerancija	15 μm
Pagrindinis dinaminės apkrovos įvertinimas C	413 N
Pagrindinis statinės apkrovos reitingas C0	784 N
Paskelbtas svoris	31 g
Antspaudų išdėstymas	Abu galai
Veikimo judesys	Linijinė eiga ant apvalaus veleno















DUK

1. Koks velenas tinka LM08LUU?
Jis skirtas nominaliam 8 mm apvaliam linijiniam velenui.

2. Kuo LM08LUU skiriasi nuo LM8UU?
LM08LUU yra išplėstinė versija. Bendras paskelbtas jo ilgis yra 45 mm, todėl jam reikia daugiau korpuso vietos nei standartinio ilgio guoliui.

3. Ar guolis turi tvirtinimo korpusą?
Nr. LM08LUU yra cilindrinė įvorė. Atskirai turi būti įrengtas suderinamas korpusas arba apdirbta tvirtinimo anga.

4. Ar jis gali veikti ant paprasto neapdoroto plieno strypo?
Rekomenduojamas tam tikslui -pagamintas tinkamo skersmens, kietumo ir paviršiaus apdailos linijinis velenas. Netinkamas strypas gali greitai nusidėvėti arba netaisyklingai judėti.

5. Ar LM08LUU priežiūra-nemokama?
Šiam puslapiui toks reikalavimas neturėtų būti pateiktas. Tepimas turi būti parinktas ir prižiūrimas atsižvelgiant į apkrovą, greitį, važiavimo ir darbo aplinką.

6. Ką reikėtų patvirtinti prieš užsakant?
Patvirtinkite LM08LUU žymėjimą, 8 mm veleno dydį, korpuso angą, reikalingą kiekį ir eksploatavimo sąlygas.

7. Ar galimi pasirinktiniai komponentai ir standartiniai nedideli užsakymai?
Gaminame pagal klientų brėžinius pagal OEM/ODM ir priimame standartinių dydžių vieneto užsakymus.
