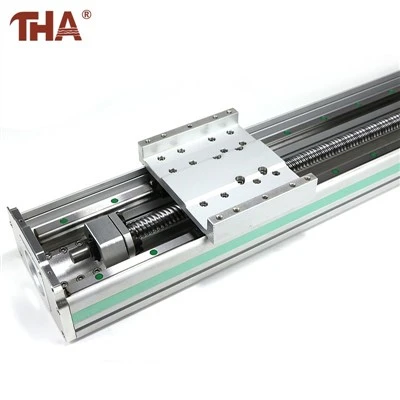

HGHS140F sukrautas XY padėties nustatymo etapas

Produkto informacija

Kiekvienoje HGHS140F ašyje naudojamas 20 mm skersmens C7 rutulinis varžtas ir du arba keturi HGR15 kreipiamieji blokai. Galimi 5, 10 ir 20 mm sraigtiniai laidai, tinkantys tais atvejais, kai skatinama apkrova, subalansuotas judėjimas arba didesnis važiavimo greitis.



Kataloge pateikiami BC, BL, BR ir BM variklių išdėstymai. Suderinami pavaros variantai apima 57 arba 86 rėmo žingsninius variklius ir 100 W, 200 W arba 400 W servovariklius.



Eiga gali būti pasirinkta nuo 100 iki 1200 mm 50 mm žingsniais. Išvardytas pakartojimo padėties nustatymo tikslumas yra ±0,02 mm atskiram moduliui.



Produkto aprašymas

XY sistemoje vienas HGHS140F modulis yra virš kito. Apatinė ašis turi viršutinį modulį ir darbinę naudingąją apkrovą, todėl jo naudojama apkrova yra mažesnė nei vienos ašies katalogo vertė. Galutinis pasirinkimas turi apimti viršutinės pakopos, variklio, montavimo plokštės ir ruošinio svorį.



5 mm laidas skirtas mažesniam-greičiui esant didžiausiai nurodytai apkrovai. 20 mm laidas užtikrina greitesnį judėjimą, tačiau turi mažesnę apkrovą. 10 mm versija yra tarp šių dviejų veikimo diapazonų.



X ir Y ašys neturi naudoti to paties eigos ar švino. Prieš gamindami nurodykite kiekvienos ašies eigą, montavimo kryptį, variklio vietą, veikimo greitį, naudingosios apkrovos padėtį ir reikalingą kabelio maršrutą.



Informacija apie produktą

Toliau pateikti skaičiai yra vienos GY HGHS140F ašies katalogo įvertinimai.

Specifikacija	5 mm švinas	10 mm švinas	20 mm švinas
Maksimalus greitis	250 mm/s	500 mm/s	1000 mm/s
Horizontali apkrova	150 kg	80 kg	30 kg
Vertikali apkrova	50 kg	25 kg	20 kg
Pakartokite padėties nustatymą	±0,02 mm	±0,02 mm	±0,02 mm
Smūgio diapazonas	100–1200 mm	100–1200 mm	100–1200 mm



Papildoma konfigūracija:

Prekė	Specifikacija
Modulio modelis	GY HGHS140F
Rutulinis varžtas	20 mm skersmuo C7
Linijinis vadovas	HGR15 su 2 arba 4 blokais
Variklio parinktys	57 arba 86 žingsnelis ir 100 W 200 W arba 400 W servo
Variklių išdėstymas	BC BL BR BM





DUK

Ar išvardytos apkrovos tinka visam XY mazgui?

Ne. Tai vienos-ašies HGHS140F katalogo reikšmės. Apatinėje XY mazgo ašyje taip pat turi būti visa viršutinė ašis, todėl galutinę leistiną naudingąją apkrovą reikia apskaičiuoti atskirai.

Ar X ir Y ašys gali naudoti skirtingus judesius?

Taip. Dvi ašys gali būti nurodytos skirtingais važiavimo ilgiais, kai reikalingas darbinis plotas nėra kvadratinis.

Kurį varžto laidą reikia pasirinkti?

Kaip pradinį tašką naudokite reikiamą greitį ir apkrovą. 5 mm laidas turi aukščiausią nurodytą apkrovą, o 20 mm laidas užtikrina didžiausią nurodytą greitį.

Ar galima pritaikyti variklio padėtį ir tvirtinimo išdėstymą?

Gaminame pagal klientų brėžinius pagal OEM/ODM ir priimame standartinių dydžių vieneto užsakymus.



Apie mus

„Lishui Guangyuan Industry & Trade Co., Ltd.“ tiekia rutulinių varžtų modulius ir surinktas kelių ašių judesių sistemas. XY konfigūracijas galima paruošti atsižvelgiant į reikiamus eigus, variklio sąsajas ir montavimo kryptį.
