PHS10 bronzinis pamušalas strypo galas



Produkto informacija

PHS10 brėžinyje nurodyta 10 mm anga, 14 mm rutulio plotis ir 26 mm maksimalus galvutės skersmuo. Jo centro aukštis yra 43 mm, matuojant nuo sferinės kiaurymės centro iki strypo{6}}galinio korpuso galo.



Koto viduje yra apdirbtas M10 × 1,5 vidinis sriegis. Tai leidžia strypo galą prisukti ant atitinkamos išorinės sriegio jungties ir leidžia reguliuoti sumontuotą ilgį prieš užfiksuojant.

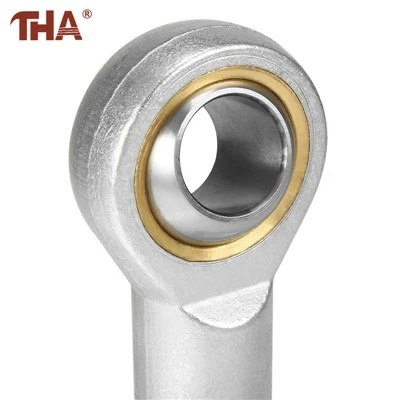

Produkto paveikslėlyje pavaizduotas cinkuotas{0}} plieninis korpusas su šoniniu tepimo antgaliu. Puslapyje taip pat pateikiamas nerūdijantis plienas kaip galimas medžiagos pasirinkimas, tačiau jo reikėtų prašyti atskirai, o ne numanyti iš URL.



Produkto aprašymas

PHS10 naudoja slankiojantį sferinį kontaktą, o ne recirkuliacinę{1}}rutulio struktūrą. Vidinis žiedas gali pakreipti pamušalo korpuso viduje, todėl prijungtas strypas gali keisti kampą perduodant apkrovą per jungtį.



Paskelbtas maksimalus artikuliacijos kampas yra 14 laipsnių. Aplink esantis laikiklis, varžto galvutė ir jungtis turi palikti pakankamai laisvos vietos šiam judėjimui; kitu atveju korpusas gali liestis su tvirtinimo detale prieš guoliui pasiekus nurodytą kampą.



Siūlo kryptis taip pat reikalauja patvirtinimo. Originalioje lentelėje pažymima, kad priesaga „L“ pridedama, kai reikalingas kairysis -sriegis. Standartinės ir kairiosios{3}}versijos neturėtų būti maišomos ta pačia pakeitimo tvarka.



Tepimo antgalį pastatykite ten, kur jį būtų galima pasiekti po surinkimo. Jei aplinkiniai komponentai užblokuoja tepimo tašką, jungtį gali tekti nuimti atliekant techninę priežiūrą.



Puslapyje teigiama, kad PHS10 daugiausia skirtas radialinei apkrovai ir gali priimti vidutinį ašinį komponentą. Galutinėje atrankoje vis tiek reikia atsižvelgti į jėgos kryptį, virpesių kampą ir judėjimo dažnį.



Informacija apie produktą

Prekė	PHS10 specifikacija
Modelis	PHS10
Guolio anga d	10 mm
Rutulio plotis B	14 mm
Didžiausias galvos skersmuo d2	26 mm
Moteriška gija d3	M10 × 1.5
Centro aukštis H1	43 mm
Ilgio nuorodos	L3 mažiausiai 21 mm; L4 maksimalus 56 mm; L5 maksimalus 6,5 mm
Kūno nuorodos	d5 maksimalus 19 mm; veržliarakčio plotis S 17 mm
Maksimalus artikuliacijos kampas	14 laipsnių
Paskelbtas svoris	0,072 kg
Būsto parinktys	Patvirtinus, cinkuotas{0} arba nerūdijantis plienas
Tepimas	Šoninio tepimo antgalio arba tepimo{0}}angos konfigūracija



DUK

Ar kiekvienas PHS10 šiame puslapyje yra pagamintas tik iš nerūdijančio plieno?

Ne. Pagrindinis parodytas gaminys turi cinkuotą -plieninį korpusą. Nerūdijantis plienas pateikiamas kaip pasirenkamas variantas ir turi būti patvirtintas užsakant.

Ar PHS10 turi išorinį ar išorinį sriegį?

Jame yra M10 × 1,5 vidinis vidinis sriegis.

Ar galima pateikti kairiojo{0}}sriegio?

Taip. Originalioje lentelėje nurodomos kairiosios{1}}sriegiuotos versijos, prie pavadinimo pridedant priesagą „L“.

Kodėl reikia tikrinti tepalo antgalio padėtį?

Sumontavus strypo galą, nipeliui reikia pakankamai erdvės, kad būtų galima prieiti prie priežiūros.

Ar PHS10 gali būti naudojamas kaip nuolat besisukantis guolis?

Jis visų pirma skirtas sukamajam ir svyruojančiam jungties judėjimui, o ne nuolatiniam didelio{0}}greičio sukimuisi.

Ar medžiagos ar sriegio konfigūracija gali atitikti brėžinį?

Gaminame pagal klientų brėžinius pagal OEM/ODM ir priimame standartinių dydžių vieneto užsakymus.



Apie mus

Lishui Guangyuan Industry & Trade Co Ltd tiekia strypų galus ir sferinius guolius, skirtus jungtims ir pavaroms. Atsargines dalis galima patikrinti pagal visą žymėjimą, sriegio kryptį ir montavimo brėžinį.
