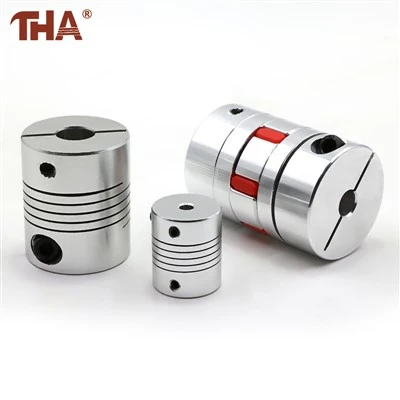

Spaustuvo stebulės jungtis su voru

Produkto informacija

Kiekviena metalinė stebulė turi išsikišusius žandikaulius, kurie sujungia alternatyvias elastomero voro dalis. Esant normalioms eksploatavimo sąlygoms, sukimo momentas pereina iš pavaros stebulės per suspaustą elastomerą, o tada į varomą stebulę.



Stebulės tvirtinamos prispaudimo varžtais. Šis metodas suima veleną aplink angą, o ne pasikliauja vienu varžto tašku, prispaudžiančiu veleno paviršių. Aliuminio-lydinio ir nerūdijančio plieno-stebulės parinktys pateikiamos pirminiame puslapyje.



Galimi trys elastomero kietumo laipsniai. Minkštesnis voras paprastai suteikia geresnę amortizaciją, o kietesnė versija sukuria tvirtesnę sukimo reakciją. Tiksli klasė turi būti parinkta pagal perduodamą sukimo momentą, atbulinės eigos dažnį ir padėties reikalavimus.



Produkto aprašymas

Montavimas prasideda patvirtinus abu veleno skersmenis. Dvi movos angos neturi būti identiškos, bet kiekviena pusė turi atitikti atitinkamą variklį arba varomą veleną.



Stebulės turi būti išdėstytos taip, kad vorui būtų reikalinga ašinė erdvė. Suspaudus velenus kartu movos viduje arba leidžiant stebulėms liestis viena su kita, elastomeras gali tinkamai neveikti.



Nors voras gali pritaikyti ribotą radialinį, kampinį ir ašinį poslinkį, jo negalima naudoti norint ištaisyti matomai blogą veleno išlygiavimą. Per didelis poslinkis sutelkia atskirų elastomero skilčių spaudimą ir gali netolygiai susidėvėti.



Techninės priežiūros metu apžiūrėkite, ar voras nėra įtrūkęs, nesuplojęs, išsipūtęs ar trūksta medžiagos. Apkabos varžtus taip pat reikia patikrinti po pradinio naudojimo, ypač sistemose, kuriose dažnai paleidžiama, stabdoma arba keičiama kryptis.



Elasomeras atskiria dvi stebules ir užtikrina tam tikrą elektros izoliaciją. Ši charakteristika neturėtų būti traktuojama kaip sertifikuota elektros apsauga, nebent buvo patikrinta visa sujungimo įtampa ir saugos standartas.



DUK

Ar mova gali veikti abiem sukimosi kryptimis?

Taip. Žandikaulio-ir-voro konstrukcija gali perduoti sukimo momentą pagal arba prieš laikrodžio rodyklę, kai stebulės ir elastomeras yra tinkamai sumontuoti.

Ar lanksti mova pašalina veleno išlygiavimo poreikį?

Ne. Jis priima tik ribotą nesutapimą. Variklis ir varomasis velenas vis tiek turi būti sulygiuoti prieš priveržiant apkabos varžtus.

Kaip pasirinkti elastomero kietumą?

Pasirinkimas priklauso nuo sukimo momento, sukimo standumo, vibracijos, atbulinės eigos dažnio, temperatūros ir aplinkos poveikio. Prieš užsakydami patvirtinkite reikiamą pažymį.

Kada reikėtų apsvarstyti nerūdijančio{0}}plieno stebules?

Juos galima pasirinkti ten, kur dėl darbo aplinkos ar mechaninių reikalavimų nerūdijantis plienas yra geresnis nei lengvas aliuminio lydinys.

Ar abiejose pusėse gali būti tiekiami skirtingų dydžių angos?

Gaminame pagal klientų brėžinius pagal OEM/ODM ir priimame standartinių dydžių vieneto užsakymus.



Apie mus

„Lishui Guangyuan Industry & Trade Co Ltd“ tiekia lanksčias movas ir susijusius transmisijos komponentus variklinėms{0}} mašinoms. Movos pasirinkimą galima patikrinti pagal veleno skersmenį, darbinį sukimo momentą ir montavimo išdėstymą.
